自作キーボードを作成(無刻印 日本語配列 CherryMX静音赤軸)

これまで自宅では、こちらのメンブレンキーボードを使っていました。

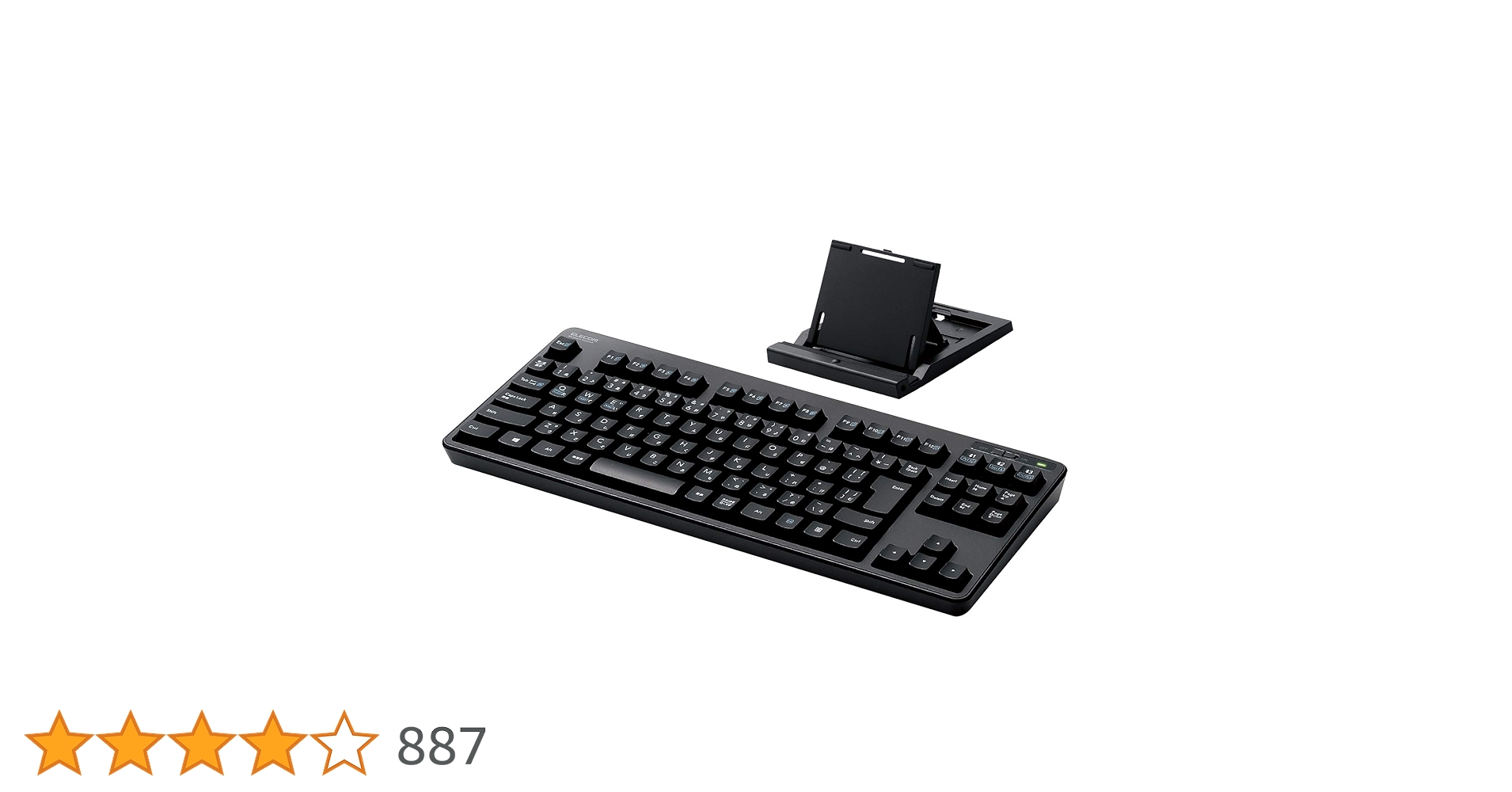

エレコム Bluetooth キーボード メンブレン式 スタンド付き マルチペアリング対応 iPad Surface ブラック TK-FBM111BK
【 仕様 】 ■ 接続方式:Bluetooth(R)無線方式 ■ 対応機種:Bluetooth(R)HOGPプロファイルに対応したPC、タブレット、スマートフォン ■ 対応OS:Windows 10、Windows 8.1、macOS Catalina(10.15)、Android7~10、iOS13.4、iPad O...

これはこれで完成されたテンキーレスキーボードで使い勝手は良いのですが、会社の後輩が使っていたHHKBを触らせてもらったところ、その「スコスコ感」に魅了されてしまいました。

キーマップも専用ソフトで変更でき自分専用にカスタマイズできるのも非常によいですね。ただ1点だけ気になったのは、キーマップを変更できるのに無刻印版が英語配列しかないころ。

キーキャップに刻印された文字と異なる文字が表示されるのは非常に違和感があります。また、日本語配列を長年使ってきたので英語配列に転向するのもなぁ・・・というところです。

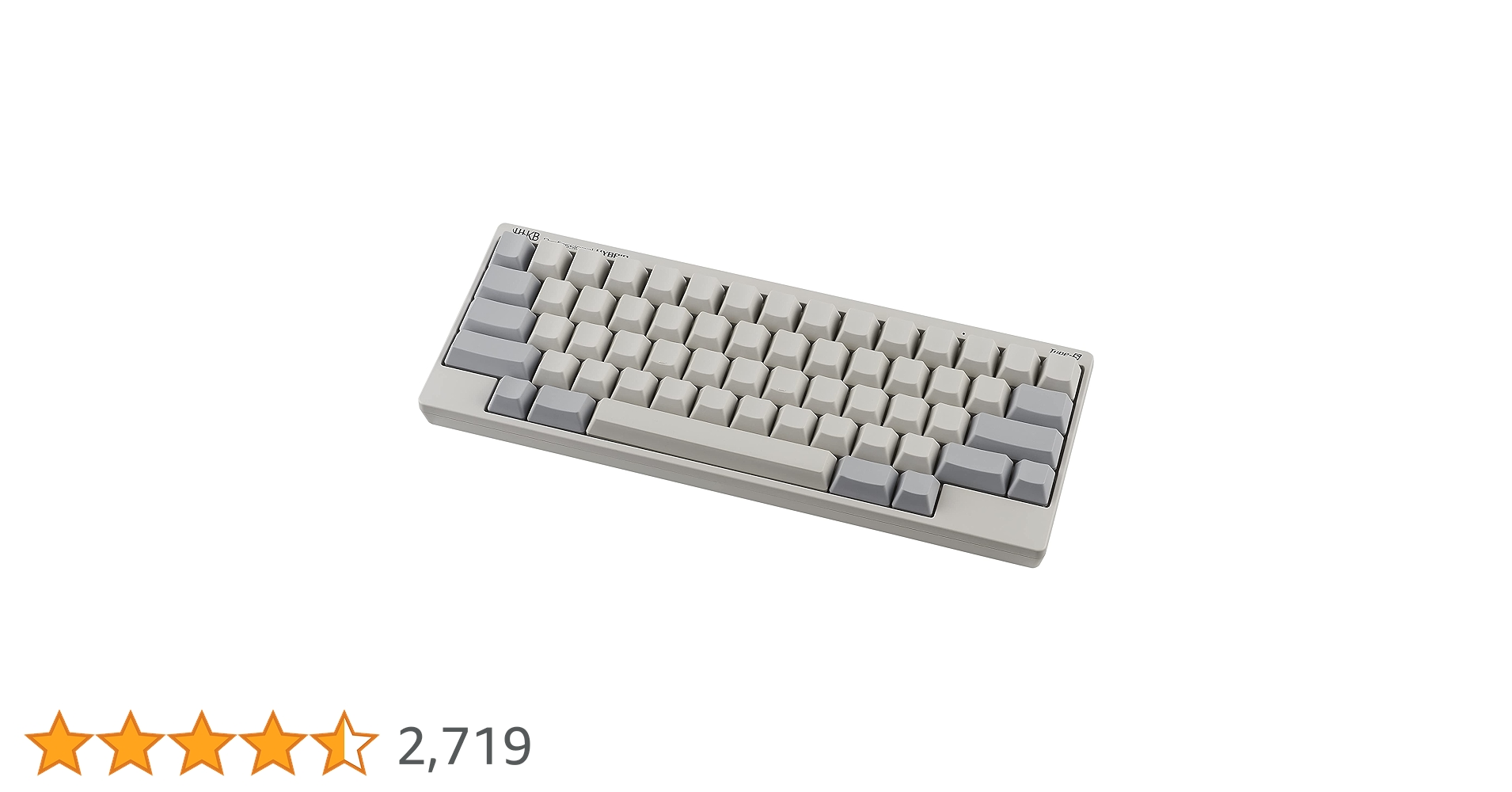

PFU キーボード HHKB Professional HYBRID Type-S 無刻印/白(英語配列)
PFU キーボード HHKB Professional HYBRID Type-S 無刻印/白(英語配列) 「望み得る機能をすべて備えたフラッグシップ」 Bluetooth接続とUSB接続(Type-C)、キーマップ変更機能、Speed(高速タイピング性)とSilent(静粛性)に優れる「Type-S」のキー構造。伝統...

他に選択肢はないのか調査したところ、キーボードは自作できる!ということを知りました。これならば自分の好きなようにカスタマイズができそうです。自作キーボードに関しては、こちらのサリチル酸さんのページが非常に勉強になります。

で、色々と調査した結果、以下をKBDfansで購入しました。

品名単価個数金額($)備考
DZ60 REV 3.0 60% MECHANICAL KEYBOARD PCB38.0138.0
DZ60 CNC ALUMINUM 60% PLATE19.0119.0
60% PLASTIC CASE – white14.9114.9
CHERRY MX 3 Pins Switches – silent red / 10pcs5.5738.5
NP PBT Blank KEYCAPS SET 124 Keys – Pure white26.0126.0
Cherry Screw in Stabilizer PCB Mount – 60 Set12.0112.0
KBDfans Stabilizers foam sticker(20Pcs)2.012.0
Mx switch Rubber silencing O-Rings3.713.7
Switch And Keycaps Puller3.513.5
Route Package Protection2.5512.55
Discount-2.01-2.0
配送料(Fedex)18.0118.0
合計176.1520,153円

当初は4日間で商品が到着する予定でした。6/17 18:57に泉南市(関西空港)に届きましたが、なぜか中国に戻り、6/20 10:03に成田市(成田空港)に届くという謎の配送ルートでした。4日間の遅延となりましたが、商品は無事に届きました。しっかりした段ボールに入っており梱包状態は良好でした。

で、出来上がったものがこちらになります。ほぼ日本語配列です。キーキャップも無刻印でありPBT素材を使っているため、長年使っても黄ばむ事がないそうです。

画像に alt 属性が指定されていません。ファイル名: image-3-1024x577.png

使用感ですが、さすがCherryMX 静音赤軸です。「スコスコ感」があり、非常に静かです。これならば会社で使っても全く問題ないです。配列も日本語配列ですので、誤タッチも少なくストレスもほぼありません。

レイアウトおよびキーマップ

今回自作したキーボードのレイアウトおよびキーマップは以下です。(Remap便利ですね。すごい!)

色々と試行錯誤中ですが、キーマップを検討する際に以下記事の「個人的経験に基づく設定の煮詰め方」の章が大変参考になりました。(サリチル酸さん、キーマップ検討時の考え方が大変参考になりました。ありがとうございます!)

おまけ

Remap起動時に必要なjsonファイルはこちらになります。KLEで編集できますので、ご参考にどうぞ。

{"name":"DZ60","vendorId":"0x445A","productId":"0x2260","lighting":"qmk_backlight_rgblight","matrix":{"rows":5,"cols":15},"layouts":{"keymap":[["0,0","0,1","0,2","0,3","0,4","0,5","0,6","0,7","0,8","0,9","0,10","0,11","0,12","0,13","0,14"],[{"w":1.5},"1,0","1,2","1,3","1,4","1,5","1,6","1,7","1,8","1,9","1,10","1,11","1,12","1,13",{"x":0.25,"w":1.25,"h":2,"w2":1.5,"h2":1,"x2":-0.25},"2,13"],[{"w":1.75},"2,0","2,2","2,3","2,4","2,5","2,6","2,7","2,8","2,9","2,10","2,11","2,12","1,14"],[{"w":2},"3,0","3,2","3,3","3,4","3,5","3,6","3,7","3,8","3,9","3,10","3,11","3,12","3,13","3,14"],[{"w":1.5},"4,0","4,1",{"w":1.25},"4,3",{"w":2.25},"4,4",{"w":1.75},"4,6",{"w":2.25},"4,8","4,10","4,11","4,12","4,13","4,14"]]}}

追記

HHKB Professional HYBRID Type-S 日本語配列/雪が発売されました。別売の無刻印キートップセットを購入すると外見はだいぶ近くなってきますね。

第4弾 HHKB生誕25周年特別記念モデル純白の「雪モデル」を販売
第4弾 HHKB生誕25周年特別記念モデル純白の「雪モデル」を販売!数量限定ですのでお早めに!

打ち心地は完敗に近いかもしれませんが、今回自作したキーボードはQMK対応のため技術さえあればやりたい放題です。fnキーは任意の位置に変更できますし、マクロだって組み込むことが可能です。HHKBが高価すぎて手が出ない方は、ぜひ自作キーボードを検討してみてください。案外簡単ですよ。
