ラズパイ4のケース・ヒートシンク・ファンの効果

ラズパイ4は発熱関係が弱いと言われています。今回購入したケース・ヒートシンク・ファンで、どの程度までCPU温度が上がるのか検証してみました。

購入したもの

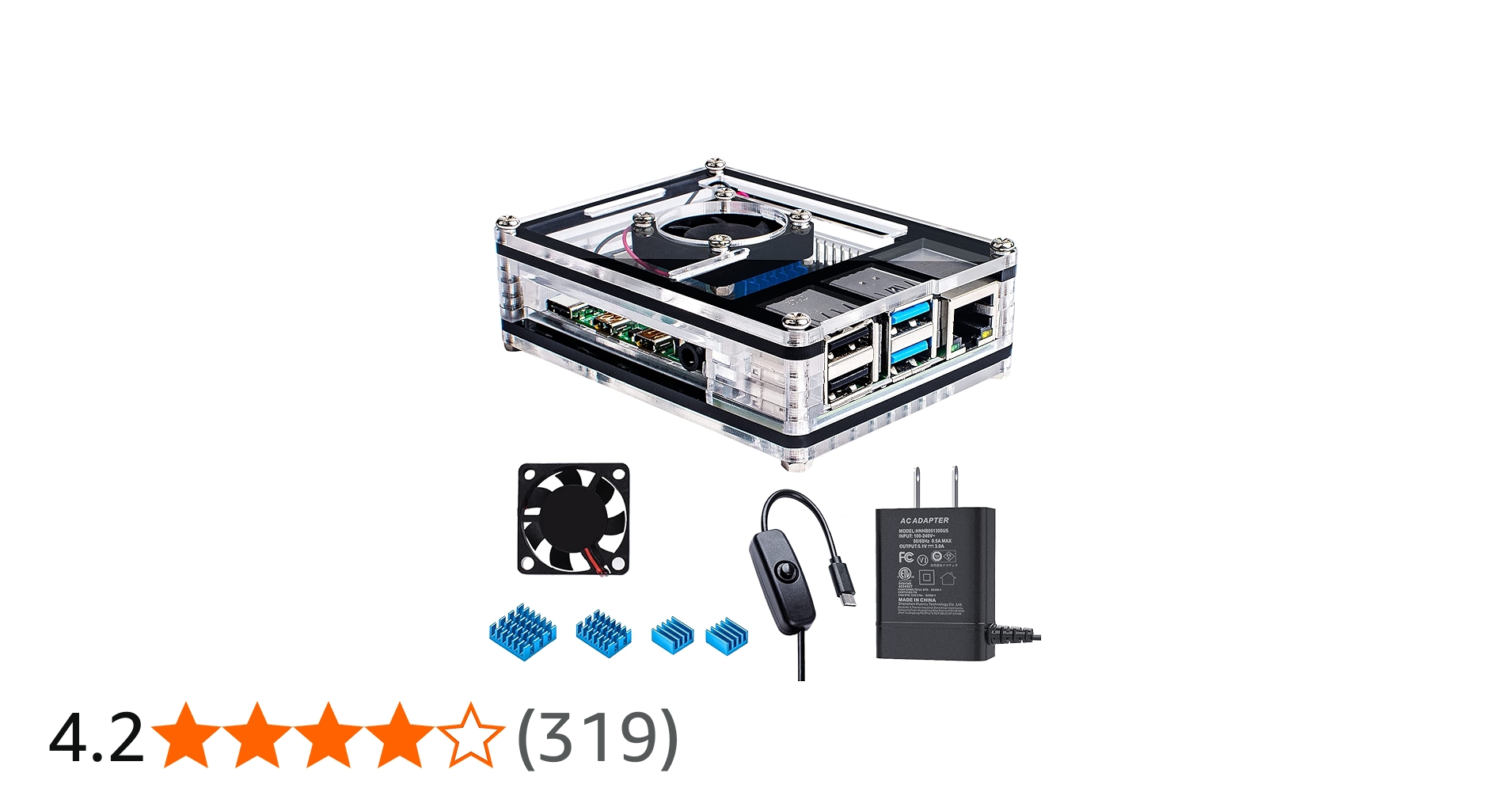

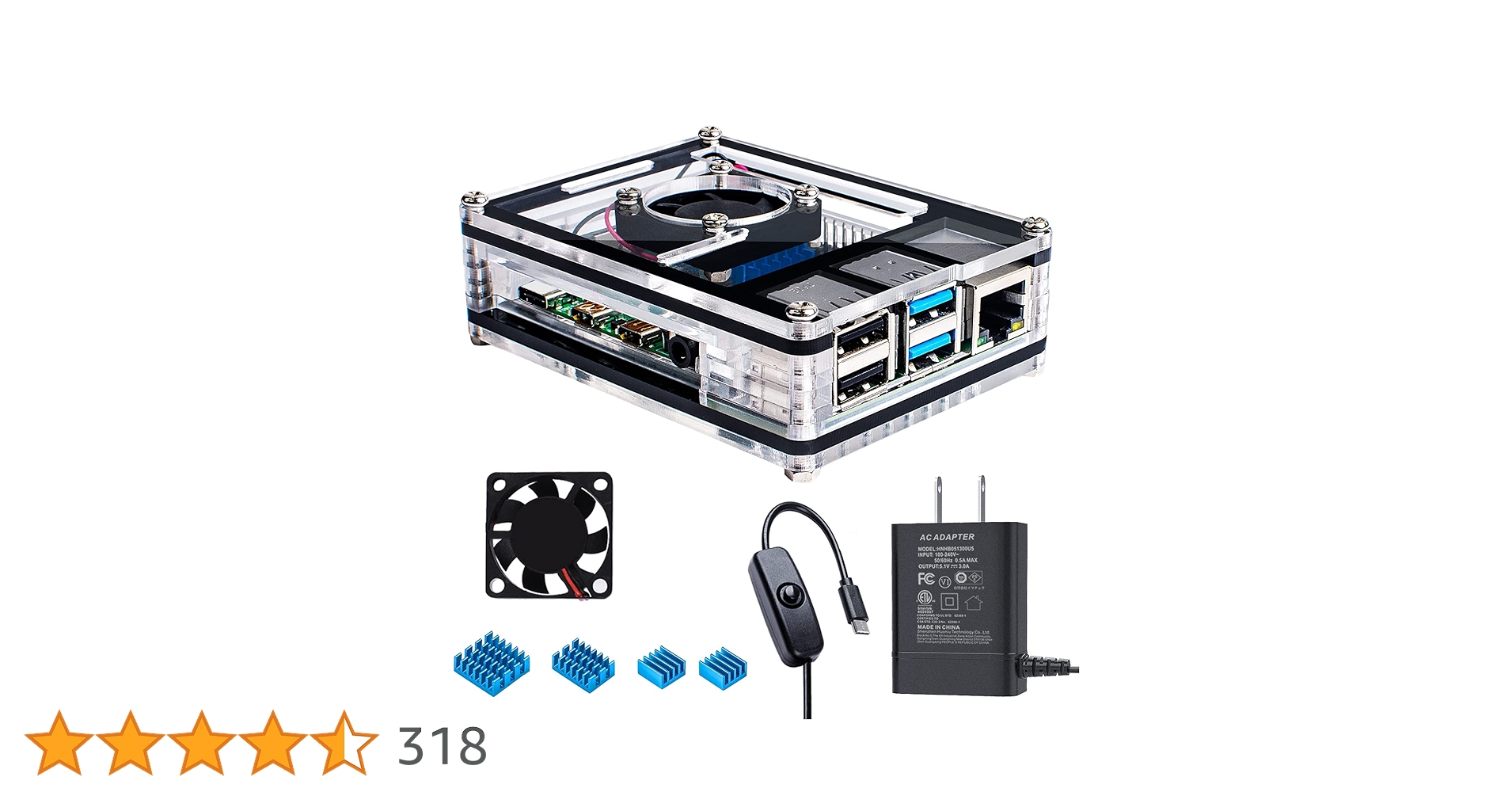

今回私が購入したケースとヒートシンクとファンは以下です。
ケース+ヒートシンク+ファン+電源(5V3A)で、約2000円です。

Amazon | Miuzei 最新Raspberry Pi 4 ケース ラスベリー パイ 4 ケース+ 冷却ファン+ヒートシンク Raspberry Pi 4 Model B対応(Raspberry Pi 4 Model B 本体含まりません) (電源付き) | Miuzei | ベアボーンPC 通販
Miuzei 最新Raspberry Pi 4 ケース ラスベリー パイ 4 ケース+ 冷却ファン+ヒートシンク Raspberry Pi 4 Model B対応(Raspberry Pi 4 Model B 本体含まりません) (電源付き)がベアボーンPCストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可...

検証方法、結果

まずは説明書にしたがって組み立てていきます。ファンの向きは、風がCPUに 常に当たるように取り付けました。2月に検証を行っており、室温はおおよそ20度です。

検証方法ですが、一定時間CPUに負荷をかけるプログラムを走らせて、CPU温度の推移を確認しました。結果は以下のグラフになるのですが、おおよそ42度前後で安定しているようです。ラズパイ4は、CPU温度が85度(赤点線部分)に達するとCPUパフォーマンスを落とすらしいですが、全く問題なさそうに見えます。

CPU温度測定では、以下サイトで紹介されているプログラムを利用しました。プログラムを実行するには、スタートーProgramming-Thonny Python IDEを立ち上げて、以下プログラムを貼り付けてRunボタンを押すだけです。(Pythonなのでインデントは注意してください。)

ラズベリーパイのヒートシンクの効果は?ファンまで必要かを検証!
発熱が不安なラズパイ4のCPU温度を測定して「ヒートシンクの効果」「ファンまで必要なのか」を検証してみました。これからラズパイを購入する方のために何処までCPUの発熱対策のパーツを購入するべきなのかを紹介します。ラズベリーパイのヒートシンク
#!/usr/bin/env python
# -*- coding: utf-8 -*-

import itertools
import math

import numpy as np
from matplotlib import pyplot as plt
from matplotlib import animation

from subprocess import getoutput

def _update(frame, x, y):
    '''グラフを更新するための関数'''
    # 現在のグラフを消去する
    plt.cla()
    # データを更新 (追加) する
    x.append(frame)

    # CPU温度を取得する
    temp = getoutput('vcgencmd measure_temp')
    temp2 = temp.split('=')
    Cputemp = temp2[1].split("'")
    y.append(float(Cputemp[0]))

    # 折れ線グラフを再描画する
    plt.plot(x, y)

    # グラフのタイトルにCPU温度を表示する
    plt.title('CPUtemp = '+ str(y[-1]))

    # グラフにCPU温度上限の85℃に補助線(赤点線)を引く
    p = plt.plot([0, x[-1]],[85, 85], "red", linestyle='dashed')

    # グラフの縦軸_CPU温度の範囲を指定する
    plt.ylim(35,90)

def main():
    # 描画領域
    fig = plt.figure(figsize=(10, 6))
    # 描画するデータ
    x = []
    y = []

    params = {
    'fig': fig,
    'func': _update, # グラフを更新する関数
    'fargs': (x, y), # 関数の引数 (フレーム番号を除く)
    'interval': 10, # 更新間隔 (ミリ秒)
    'frames': itertools.count(0, 0.1), # フレーム番号を無限に生成するイテレータ
    }
    anime = animation.FuncAnimation(**params)

    # グラフを表示する
    plt.show()

if __name__ == '__main__':
    main()

まとめ

今回購入したものはAmazonで2099円で購入したものです。ケース+ヒートシンク+ファンに加えて、5V3Aの電源まで付いていました。熱に弱いと言われているラズパイ4ですが、2100円程度のものでも実用に十分耐えうると思います。公式のラズパイ4オフィシャルケースは密閉されているようにみえますので、夏場などは熱暴走の恐れがあります。公式を買うぐらいならば、中華製品ですがこちらのセットをお勧めします。
